De noodzaak van Automated Optical Inspection
Printplaten spelen een cruciale rol bij de elektrische verbinding tussen componenten zoals de geïntegreerde schakelingen (IC's) die worden geassembleerd op kale printplaten.
Door de snelle technologische vooruitgang en de steeds hogere eisen die wij aan elektronische apparatuur stellen, moeten moderne schakelingen veel gecompliceerder zijn dan in het verleden. Bovendien heeft de invoering van de Surface Mount Technology (SMT) ertoe geleidt dat printplaten zich ontwikkelen in de richting van miniaturisatie en hogere dichtheid. Tegenwoordig bevat zelfs een gewone printplaat een groot aantal soldeerverbindingen en -lagen. Door het gebruik van steeds kleinere componenten ontstaat de noodzaak om andere controle technieken te gebruiken anders dan visuele controle, om ervoor te zorgen dat de juiste componenten worden toegepast met de juiste polariteit en waarden.
Visuele inspectie tijdens de productie van PCBA’s is lange tijd een veel gebruikte en geaccepteerde wijze van controle geweest. In de huidige tijd is deze methode als alleenstaand controle middel inmiddels achterhaald. De reden hiervoor is dat met deze methode simpelweg niet gegarandeerd kan worden dat alle mogelijke (interne) problemen defecten gedetecteerd kunnen worden.
De huidige markt verlangt een betrouwbare en snelle inspectiemethode. Dit is de reden waarom AOI (Automated Optical Inspection) inmiddels zo’n belangrijke rol speelt in het inspectieproces. Met AOI-tests worden de inspectiekosten verminderd en kunnen problemen in een vroeg stadium aan het licht worden gebracht.
De definitie van Automated Optical Inspection

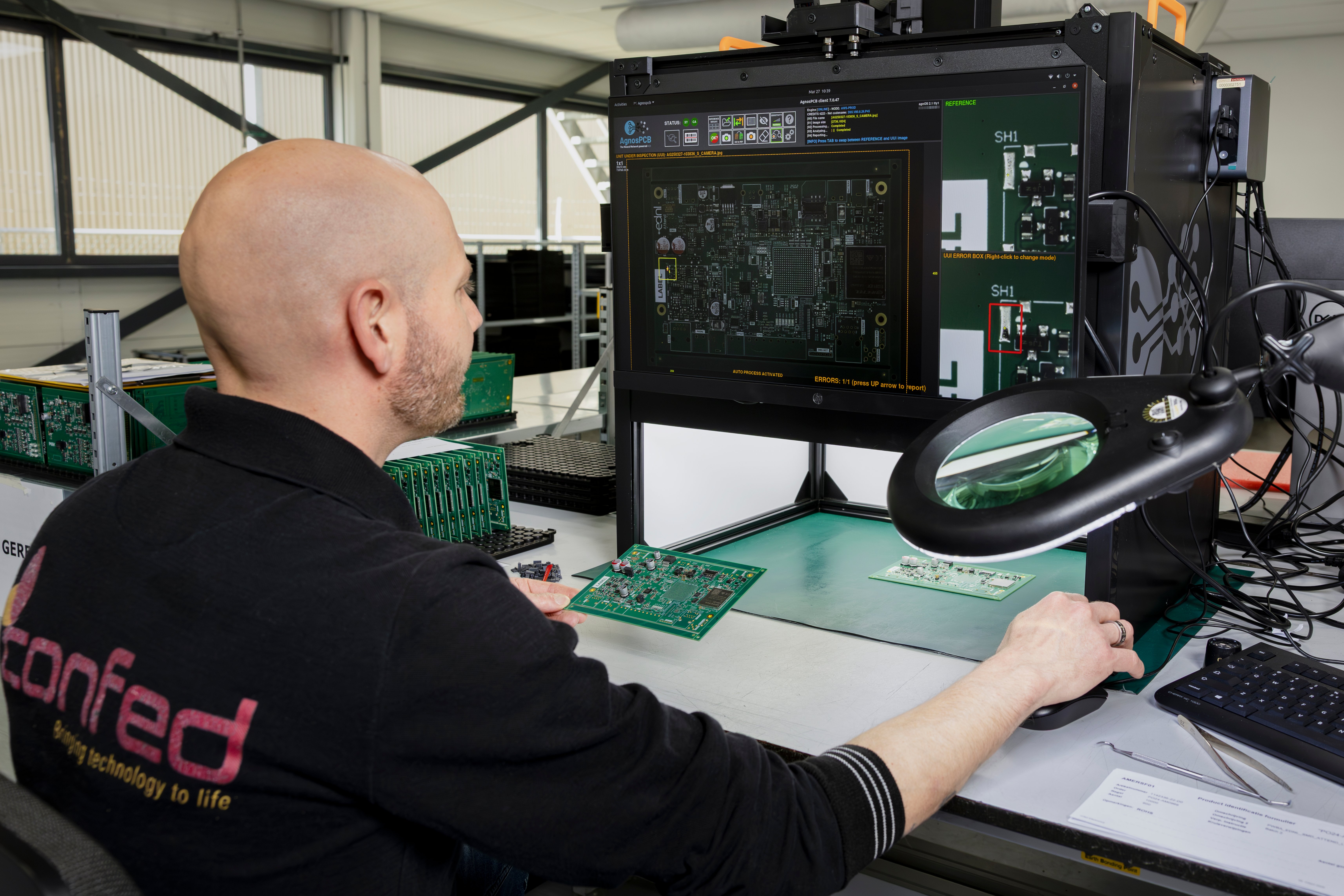

Als er wordt gesproken over Automated Optical Inspection, dan gaat het over een geautomatiseerde visuele inspectie van fabricage van PCBA’s. Afhankelijk van het type apparaat zullen één of meerdere high-definition camera’s de beelden van het PCB-oppervlak vastleggen met behulp van lichtbronnen, zoals LED-verlichting en infrarood- of ultraviolet licht. Vervolgens wordt een vergelijking gemaakt tussen het vastgelegde beeld en de parameters van de printplaat die vooraf in de computer zijn ingevoerd. Op deze manier kunnen verschillen, afwijkingen of zelfs fouten duidelijk worden aangegeven met behulp van de meegeleverde software applicatie. Dit gehele proces kan doorlopende gemonitord worden door de operator.
De rol van AOI in PCB assemblage
Automated Optical Inspection maakt deel uit van een de PCB assemblage. Het vindt plaats gedurende het productieproces. Het kan in diverse stadia van het proces worden geïmplementeerd, zoals wanneer het bord nog kaal is, maar ook gedurende de inspectie van de soldeerpasta of tijdens een pre-reflow en post-reflow fase. Het is belangrijk dat eventuele fouten zo vroeg mogelijk in het PCB-proces worden opgespoord. AOI is hier uitermate geschikt voor.
